توربین بخار چیست؟
توربین بخار یک سامانه مکانیکی چرخشی است که بهعنوان موتور حرارتی عمل کرده و انرژی گرمایی بخار تحتفشار را به حرکت دورانی تبدیل میکند. این سیستم با بهرهگیری از اصول ترمودینامیک و چرخه رانکین، بخار پرحرارت و پرفشار تولیدشده در دیگ بخار را از طریق نازلها و پرههای تخصصی عبور داده و با ایجاد انبساط کنترلشده، انرژی جنبشی لازم برای چرخش روتور را تأمین مینماید. در ادامه این حرکت چرخشی به شفت منتقل شده و در نهایت در ژنراتور به انرژی الکتریکی تبدیل میشود. توربینهای بخار امروزه به دلیل راندمان بالا، قابلیت اطمینان و انعطافپذیری در کاربردهای مختلف، جایگاه حیاتی در نیروگاههای تولید برق، صنایع سنگین و سیستمهای پیشرانش دریایی دارند.

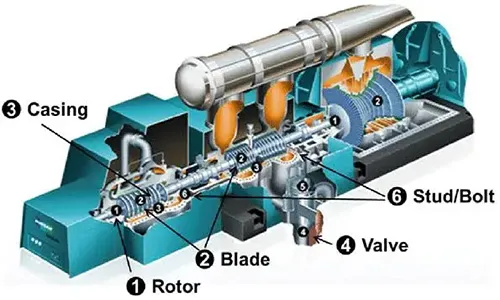

۱. روتور (Rotor)
روتور قلب تپنده توربین بخار محسوب میشود که از یک شفت مرکزی و چرخهای متصل به آن تشکیل شده است. این بخش تمامی پرههای متحرک را نگهداری کرده و انرژی جنبشی دریافتی از بخار را به حرکت چرخشی تبدیل میکند. روتورها در دو نوع درومی (برای توربینهای عکسالعملی) و دیسکی (برای توربینهای ضربهای) طراحی میشوند و بادقت بالایی بالانس میشوند تا از ایجاد لرزشهای مخرب جلوگیری شود.
۲. پرهها (Blades)
پرهها مهمترین عناصر انتقال انرژی در توربین هستند که در دو نوع ثابت (متصل به استاتور) و متحرک (متصل به روتور) طراحی میشوند. پرههای ثابت با هدایت بخار به سمت پرههای متحرک، نقش نازل را ایفا میکنند، پرههای متحرک با دریافت مستقیم ضربه بخار، باعث چرخش روتور میشوند. طراحی آیرودینامیک این پرهها تأثیر مستقیمی بر راندمان توربین دارد.
۳. محفظه (Casing)
محفظه پوسته خارجی توربین است که تمامی اجزای داخلی را در برمیگیرد و بهعنوان یک محافظ استراتژیک عمل میکند. این بخش نهتنها از المانهای درونی در برابر عوامل خارجی محافظت میکند، بلکه با ایجاد محیطی کنترلشده، از اتلاف انرژی و نشت بخار جلوگیری مینماید. محفظههای مدرن اغلب از دولایه داخلی و خارجی تشکیل شدهاند.
۴. نازل (Nozzle)
نازلها کانالهای ویژهای هستند که با تغییر سطح مقطع، انرژی پتانسیل بخار پرفشار را به انرژی جنبشی تبدیل میکنند. این المان با شتاب دادن به جریان بخار و هدایت آن به سمت پرههای متحرک، اولین مرحله از تبدیل انرژی در توربین را انجام میدهد. طراحی نازل تأثیر مستقیمی بر سرعت و کیفیت جریان بخار دارد.
۵. دیافراگم (Diaphragm)
دیافراگم صفحات استاتیکی هستند که بین مراحل مختلف توربین نصب میشوند و هر دیافراگم به همراه ردیف پرههای متحرک بعدی، یک استیج کامل را تشکیل میدهند. این قطعات علاوه بر هدایت بخار بین مراحل متوالی، از طریق آببندی مناسب، مانع از اختلاط بخار مراحل مختلف میشوند.
۶. سیستم آببندی (Sealing System)
این سیستم حیاتی با استفاده از رینگهای آببندی و پکینگهای پیشرفته، از نشت بخار از شکافهای بین اجزای ثابت و متحرک جلوگیری میکند. وجود این سیستم نهتنها از اتلاف انرژی جلوگیری میکند، بلکه با حفظ فشار در هر استیج، راندمان کلی توربین را افزایش میدهد.
هر یک از این اجزا با همکاری هماهنگ، امکان تبدیل کارآمد انرژی حرارتی به انرژی مکانیکی را فراهم میسازند.
نحوه عملکرد توربین بخار
عملکرد توربین بخار بر اساس تبدیل انرژی گرمایی به انرژی مکانیکی در چارچوب چرخه رانکین صورت میپذیرد. در این فرایند، ابتدا آب در دیگ بخار تحت حرارت شدید قرار گرفته و به بخار فوق داغ با فشار بالا تبدیل میشود. این بخار پرانرژی از طریق نازلها به سمت پرههای توربین هدایت شده و با انبساط سریع، انرژی پتانسیل خود را به انرژی جنبشی تبدیل میکند. جریان پرسرعت بخار به پرههای متحرک برخورد کرده و با انتقال تکانه، باعث چرخش روتور میشود.
در توربینهای چندمرحلهای، بخار به ترتیب از ردیفهای متوالی پرههای ثابت و متحرک عبور کرده و در هر مرحله فشار آن کاهش و سرعتش کنترل میشود تا حداکثر انرژی استخراج گردد. در نهایت، حرکت چرخشی روتور به شفت منتقل شده و در اتصال با ژنراتور، به انرژی الکتریکی تبدیل میشود. بخار خروجی نیز برای بازیابی انرژی باقیمانده، به کندانسور منتقل شده و به چرخه بازمیگردد. بهینهسازی این فرایند با استفاده از ترکیب هوشمندانه توربینهای ضربهای و عکسالعملی در مراحل مختلف، امکان دستیابی به راندمان حرارتی تا ۹۰٪ را در نمونههای پیشرفته فراهم میسازد.
انواع توربین بخار :
- توربینهای ضربهای : بر اساس برخورد جریان پرسرعت بخار به پرههای متحرک کار میکنند. در این طراحی، افت فشار فقط در نازلهای ثابت اتفاق میافتد و بخار با سرعت بالا به پرهها برخورد میکند. این نوع برای کاربردهای با فشار پایین و سرعتهای زیاد مناسب است.
- توربینهای عکسالعملی : از اصل واکنش بخار در حال خروج از پرهها استفاده میکنند. در این طراحی هم پرههای ثابت و هم پرههای متحرک به شکل نازل عمل میکنند و افت فشار بهتدریج در سراسر توربین اتفاق میافتد. این توربینها بازده بالاتری دارند اما ساخت پیچیدهتری دارند.
- توربینهای کندانس : بخار خروجی را به فشار زیر اتمسفر میرسانند که باعث ایجاد خلأ جزئی میشود. این طراحی اختلاف فشار بیشتری ایجاد کرده و بازده حرارتی سیستم را افزایش میدهد. این نوع بیشتر در نیروگاههای بزرگ برق به کار میرود.
- توربینهای غیر کندانس : یا فشار پشتی، بخار را در فشار بالاتر از اتمسفر تخلیه میکنند. از بخار خروجی این توربینها میتوان برای مصارف صنعتی یا گرمایشی استفاده کرد. این طراحی در صنایعی که به بخار نیاز دارند کاربرد گستردهای دارد.
- توربینهای چندمرحلهای : از ترکیب چندین طبقه برای انبساط تدریجی بخار استفاده میکنند. این طراحی امکان استخراج کارآمدتر انرژی از بخار را فراهم میکند. توربینهای فشار مرکب و سرعت مرکب از انواع متداول این دسته هستند.
کاربردهای توربین بخار
توربینهای بخار بهعنوان قلب تپنده بسیاری از صنایع، نقش حیاتی در تولید انرژی و پیشبرد فرایندهای صنعتی ایفا میکنند. مهمترین کاربرد این سیستمها در نیروگاههای تولید برق است، جایی که حدود ۸۰ درصد از برق جهان را با تبدیل انرژی حرارتی به الکتریکی تولید میکنند. این نیروگاهها شامل انواع حرارتی، هستهای و خورشیدی متمرکز بوده و توربینهای بخار در آنها با راندمان بالا به خدمت گرفته میشوند.
در بخش حملونقل دریایی، توربینهای بخار بهویژه در کشتیهای بزرگ اقیانوسپیما و زیردریاییهای هستهای مورداستفاده قرار میگیرند. این سیستمها باقابلیت اطمینان بالا، عمر طولانی و لرزش کم، گزینهای ایدهآل برای پیشرانش کشتیها محسوب میشوند.
در بخش صنایع سنگین نیز توربینهای بخار به طور گسترده در پالایشگاهها، صنایع پتروشیمی، کارخانهها کاغذسازی و سیستمهای آبشیرینکن به کار میروند. در این کاربردها، توربینها اغلب بهصورت غیر کندانس عمل کرده و از بخار خروجی آنها برای فرایندهای گرمایشی نیز استفاده میشود.
امروزه با توسعه فناوری، از توربینهای بخار در سیستمهای انرژی تجدیدپذیر مانند نیروگاههای زیستتوده و بازیافت حرارت نیز بهرهبرداری میشود که نشاندهنده انعطافپذیری و پتانسیل بالای این فناوری در تأمین انرژی پایدار است.
مزایا و معایب توربین بخار
مزایای توربین بخار:
توربینهای بخار به دلیل راندمان حرارتی بالا و قابلیت اطمینان برتر در کاربردهای صنعتی جایگاه ویژهای دارند. این سیستمها در مقایسه با موتورهای رفت و برگشتی، ارتعاشات کمتر و نسبت توان به وزن بالاتری دارند و برای تولید توانهای بالا در دورههای طولانی کاملاً مناسب هستند. همچنین باقابلیت اتصال مستقیم به ژنراتورهای بزرگ، امکان تولید مقرونبهصرفه برق را فراهم میکنند. از دیگر مزایای آن میتوان به طول عمر عملیاتی طولانی (بالای ۳۰ سال) و انعطافپذیری در استفاده از منابع انرژی متنوع شامل سوختهای فسیلی، هستهای و انرژیهای تجدیدپذیر اشاره کرد.
معایب توربین بخار:
در مقابل، توربینهای بخار زمان راهاندازی طولانی (چندین ساعت) داشته و در بارهای جزئی راندمان پایینتری نسبت به موتورهای دیزلی دارند. این سیستمها به تجهیزات جانبی پیچیدهای شامل دیگ بخار، کندانسور و سیستم تصفیه آب نیاز دارند که هزینه سرمایهگذاری اولیه را افزایش میدهد. از جمله محدودیتهای دیگر میتوان به حساسیت بالا به کیفیت بخار (خطر خوردگی پرهها در صورت وجود ناخالصی) و هزینههای تعمیرات تخصصی اشاره کرد. همچنین تلفات انرژی در این سیستمها شامل تلفات اصطکاکی در پرهها، تلفات مکانیکی در یاتاقانها و تلفات حرارتی از طریق عایقها است که نیاز به مدیریت دقیق فرایند را ضروری میسازد.
